1、
單機布袋除塵器結構
該設備主要有以下部分組成：
（1）箱體：包括袋室、凈氣室、多孔板、濾袋、濾袋骨架、檢修門、箱體設計耐壓5000Pa。
（2）噴吹系統：包括主氣管、噴吹管、脈沖閥、控制儀。
（3）進氣排灰部分有兩種形式：一種為標準帶灰斗式，另一種為敞開法蘭式。
2、工作原理
含塵氣體由進氣口進入灰斗或通過敞開法蘭口進入濾袋室，含塵氣體透過濾袋過濾為凈氣進入凈氣室，再經凈氣室排氣口，由風機排走。粉塵積附再濾袋的外表面，且不斷增加，使袋除塵器的阻力不斷上升，為使設備阻力不超過1200Pa，袋除塵器能繼續工作，需定期清除濾袋上的粉塵。清灰是由程序控制器定時順序啟動脈沖閥，使氣包內壓縮空氣（0.5~0.7MPa)，由噴吹管孔眼噴出（稱一次風）通過文氏管誘導數倍于一次風的周圍空氣（稱二次風）進入濾袋在瞬間急劇膨脹，并伴隨著氣流的反方向作用抖落粉塵，達到清灰的目的。
三、選型

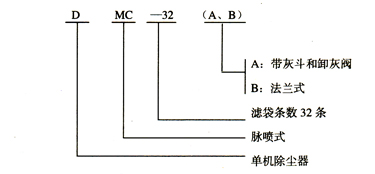

1、型號說明
該單機有32、48、64、80、96、112六種規格，其中每個規格分為兩種安裝形式，以滿足不同場合的使用要求，具體型號說明如下：
2、選型參數及選型原則

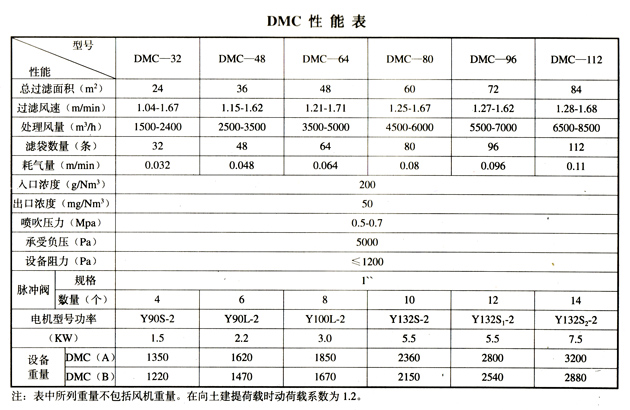

（1）布袋除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的最高數值，按略小于技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的收塵器型號.
（2）表中的耗氣量為工廠集中供氣時的情況，如單獨使用空壓機時，表中的耗氣量要放大1.5倍。
（3）壓縮空氣耗量欄中，所提出的耗氣量為該型號設備的最大耗氣量。
3、設備外形及基礎（見附圖），我公司還可根據用戶場地情況設計符合用戶要求外形的除塵器。
四、訂貨須知
我廠提供的產品不含除塵器三口（進氣口、排氣口、排灰口）以外的部分。如主排風機、非標管道、保溫材料、空氣壓縮機、輸送設備安裝及電線電纜等，如用戶需要，我廠可代為辦理。
1.供貨范圍
（1）除塵器本體一臺（套）
（2）除塵器濾袋一套（含骨架等）
（3）電氣控制柜一臺（套）
（4）鎖風裝置一臺（套），B型設備不含其項
（5）壓氣系統元件一臺（套）
2.服務方式
（1）負責指導安裝，質量檢測和跟蹤，培訓崗位工人和相關技術人員。
（2）負責調試達標。
（3）建立長期服務網店，長期提供易損的配備件并隨時到廠為用戶解決相關問題，并提供相關技術咨詢。
（4）如我們樣本中的定型產品不能滿足工藝要求時，可根據用戶提出的要求，對收塵器進行特殊設計制造。
3.提供的資料
（1）提供除塵器安裝調試說明書
（2）提供除塵器使用說明書
（3）提供除塵器電控裝置接線圖
（4）提供除塵器電控裝置操作說明書
（5）提供發貨清單
（6）提供產品合格證書
